Além das funcionalidades para ilustrações vetoriais o inkscape possui diversas ferramentas voltadas a preparar imagens e gerar arquivos para máquinas cnc e impressoras 3d, uma dessas é um gerador automático de engrenagens, veja nesse tutorial simples como desenhar engrenagens no inkscape .
Se você precisa desenhar engrenagens e costuma fazer isso manualmente ou importar o desenho de outro programas como eu que uso o solidworks e sempre tinha problemas com o caminho gcode entre outros na hora de executar o trabalho na máquina, veja o vídeo ou siga o passo a passo.
Veja tutorial mais de telhado sobre como gerar caminho gcode a partir de imagens:
Como desenhar engrenagens no inkscape automaticamente.
Ferramenta para gerar desenho de engrenagens.
Caminho de menu:
Extensões > Renderizar > Engrenagens > Engrenagens…
Escolha o número de dentes (minimo é 6 dentes).
– O tamanho dos dentes
O ângulo e contato entre dentes.
O diâmetro do furo central
E unidade de medida, pixels, polegadas ou milímetros.
Marque Pré-visualizar, ver as alterações antes de concluir
Clicando em Aplicar, o desenho é gerado e a janela da ferramenta pode ser fechada.
Podemos ainda fazer outro tipo de engrenagem, a “Rack gear” ou cremalheira.
Caminho de menu:
Extensões > Renderizar > Engrenagens > Rack gear…
Comprimento da cremalheira
Espaçamento entre dentes
Ângulo de contato, para montar um conjunto esse valor deve ser igual ao da engrenagem “redonda”.
Clique em Aplicar… e pronto.

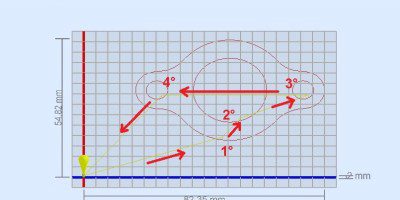

Na imagem abaixo, o caminho gcode que cria um arquivo pronto para ser usado por máquina cnc com base em grbl, se não souber como fazer veja um outro tutorial com passo a passo detalhado sobre como gerar gcode de imagem no inkscape.
Como vimos a ferramenta para desenhar engrenagens no inkscape é simples mas entrega oque promete, e facilita o trabalho economizando tempo com importação de imagens de outros programas.
Na imagem acima desenho da engrenagem sendo feito na cnc caseira, essa máquina foi projetada sem intensão de fresar peças foi construída apenas para desenhar, mas se não fosse eu poderia fazer minha engrenagem em mdf por exemplo ou outro material que permitisse usa-la na prática.
